目录

2 原理优势

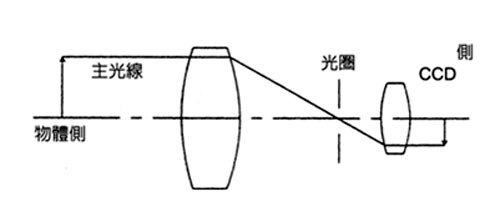

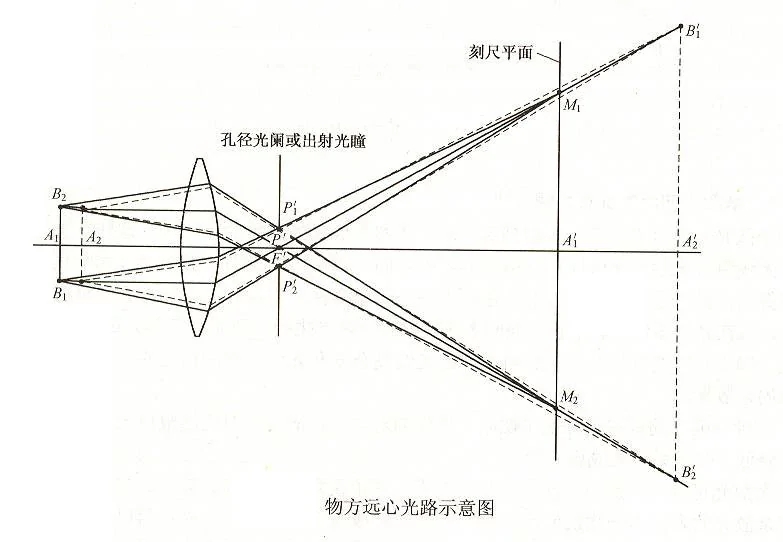

物方远心镜头设计原理图

远心镜头图片展示：

图像分辨率一般以量化图像传感器既有空间频率对比度的CTF （对比传递函数）衡量，单位为lp/mm（每毫米线耦数）。大部分机器视觉集成器往往只是集合了大量廉价的低像素、低分辨率镜头，最后只能生成模糊的影像。而采用AFT远心镜头，即使是配合小像素图像传感器（如5.5百万像素, 2/3"），也能生成高分辨率图像。

畸变系数即实物大小与图像传感器成像大小的差异百分比。普通机器镜头通常有高于1~2%的畸变，可能严重影响测量时的精确水平。相比之下，远心镜头通过严格的加工制造和质量检验，将此误差严格控制在0.1%以下。

在计量学应用中进行精密线性测量时，经常需要从物体标准正面（完全不包括侧面）观测。此外，许多机械零件并无法精确放置，测量时间距也在不断地变化。而软件工程师却需要能精确反映实物的图像。远心镜头可以完美解决以上困惑：因为入射光瞳可位于无穷远处，成像时只会接收平行光轴的主射线。

双远心镜头不仅能利用光圈与放大倍率增强自然景深，更有非远心镜头无可比拟的光学效果：在一定物距范围内移动物体时成像不变，亦即放大倍率不变。

1）当需要检测有厚度的物体时（厚度>1/10 FOV直径）；

3）当不清楚物体到镜头的距离究竟是多少时

5）当需要低畸变、图像效果亮度几乎完全一致时；

6）当缺陷只在同一方向平行照明下才能检测到时。

选择远心镜头，首先应明白远心镜头相关指标对应使用条件：

根据使用情况（物体尺寸和需要的分辨率）选择物方尺寸合适的物方镜头和CCD或CMOS相机，同时得到像方尺寸，即可计算出放大倍率，然后根据产品列表选择合适的像方镜头。选择过程中还应注意景深指标的影响，因为像/物倍率越大景深越小，为了得到合适的景深，可能还需要重新选择镜头。

像方镜头

双侧镜头

普通工业镜头目标物体越靠近镜头（工作距离越短），所成的像就越大。在使用普通镜头进行尺寸测量时，会存在如下问题：

而远心镜头就可以有效解决普通镜头存在的上述问题，而且没有此性质的判断误差，因此可用在高精度测量、度量计量等方面。远心镜头是一种高端的工业镜头，通常有比较出众的像质，特别适合于尺寸测量的应用。

普通镜头优点：成本低，实用，用途广。
